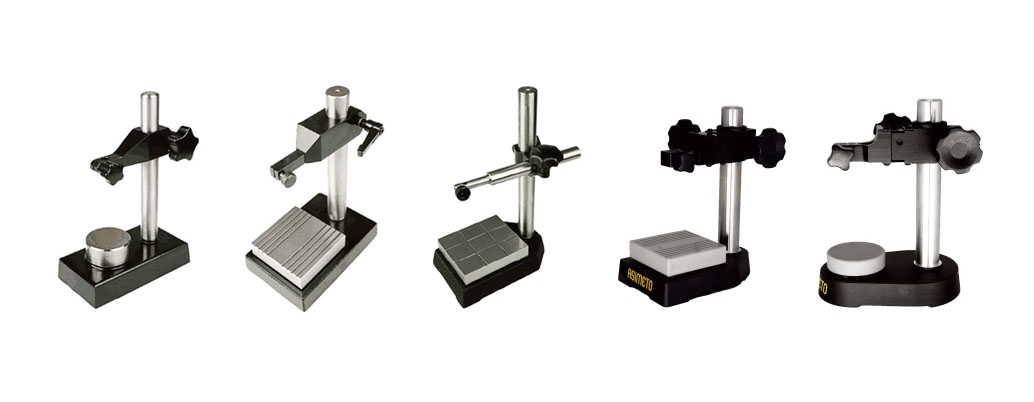

指示量錶台座

Series 670
指示量錶台座
  • 指示量錶台座

技術特性

  • 立柱和工作台都經過精細研磨
  • 固定橫臂帶 Ø8mm H7 測桿安裝孔
詢價

規格表標題

INCH METRIC
基座尺寸
(mm)		基準面
平面度		立柱尺寸最大測量
高度		產品編號
Ø50mm ≤0.002mm Ø20 x 170mm 95mm 670-02-0
80 x 80mm ≤0.002mm Ø25 x 180mm 95mm 670-03-0
115 x 97mm ≤0.002mm 主桿: Ø27.5 x 260mm
副桿: Ø20 x 150mm		 200mm 670-04-0
80 x 80mm ≤0.0015mm Ø25 x 180mm 95mm 670-05-0
Ø60mm ≤0.0015mm Ø25 x 180mm 95mm 670-06-0
基座尺寸
(mm)		基準面
平面度		立柱尺寸最大測量
高度		產品編號
Ø50mm ≤0.002mm Ø20 x 170mm 95mm 670-02-0
80 x 80mm ≤0.002mm Ø25 x 180mm 95mm 670-03-0
115 x 97mm ≤0.002mm 主桿: Ø27.5 x 260mm
副桿: Ø20 x 150mm		 200mm 670-04-0
80 x 80mm ≤0.0015mm Ø25 x 180mm 95mm 670-05-0
Ø60mm ≤0.0015mm Ø25 x 180mm 95mm 670-06-0
